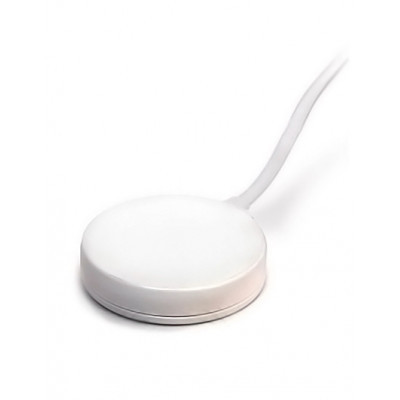

Датчик контролю протікання води Mastino WS3

Датчик призначений для виявлення протікання води та передачі аварійного сигналу на керуючі пристрої. Спрацювання датчика відбувається за рахунок появи води на контактні пластини, що викликає різке падіння опору між ними. Датчик підключений до безпечного джерела живлення і не становить небезпеки при дотику до пластин-контактів. Датчик встановлюється на підлозі у місцях можливої появи води при аваріях та протіканнях (у санвузлах, на кухні, під раковинами, пральними машинами, унітазом тощо). Встановлювати датчик потрібно на підлозі контактними пластинами вниз. Точкові виступи на корпусі датчика не дозволяють контактним пластинам торкатися підлоги, що запобігає помилковому спрацюванню та забрудненню пластин. Особливості та принцип роботи Обов'язково необхідно планувати не меньше трьох проводів для подовження датчика, річ у тому, що два з них призначені для живлення плати датчика (плюс і мінус), а третій призначений для передачі сигналу у разі виявлення протікання води. Подовжувати датчик рекомендується кабелем типу екранована вита пара марки FTP (інтернетівський кабель в екрані). 1. Розумний: кожен датчик оснащений індивідуальною платою, що гарантує захист від хибних спрацьовувань під впливом наведень та електромагнітного випромінювання. 2. Зручний: датчик круглої форми зручно врізати в плитку врівень з підлогою. 3. Герметичний: ступінь захисту IP67 гарантує повну герметичність. При попаданні води (при прибиранні чи аварійній ситуації) досить просто протерти контакти серветкою, волога не потрапляє всередину, збої у спрацьовуванні виключені. Призначення проводів 1. Червоний +U піт 2. Жовтий IN 3. Зелений GND
